当前位置: 精品软件 > 电脑软件 > 图形图像 > 3D涟漪-有趣的Rhino插件分享

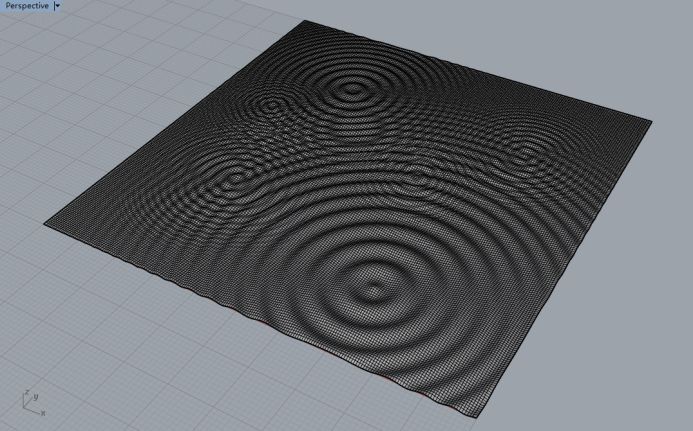

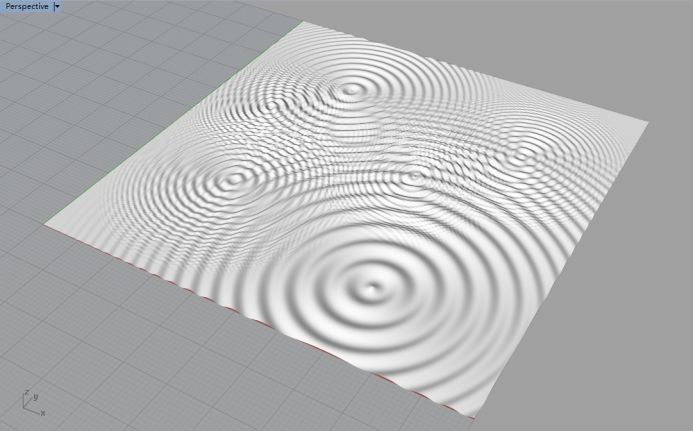

这个插件的功能是在Rhino里生成3D涟漪曲面模型,如下图所示:

插件形式:

插件以Word文档的形式存在,即下载的文档“Ripple_for_Rhino5(64x).docm”,运行于64位的Rhino 5.0版,要求是正式安装的,绿色版不行。文件格式.docm是Word文档系列的一种,跟doc、dot、docx、dotm等格式同属Word家族。Docm格式的Word文档内嵌有宏——文档格式明白告诉你里面有宏,所以打开时没有安全警告。插件就是以宏的形式存在,病毒也可以是宏。Doc和docx文档也可以带宏,但一般情况下是被禁止的,或至少会给一个安全警告。

使用方法:

1. 打开Rhinoceros 5.0

打开一个新文档放在那里就行了。

2. 打开文档Ripple_for_Rhino5(64x).docm

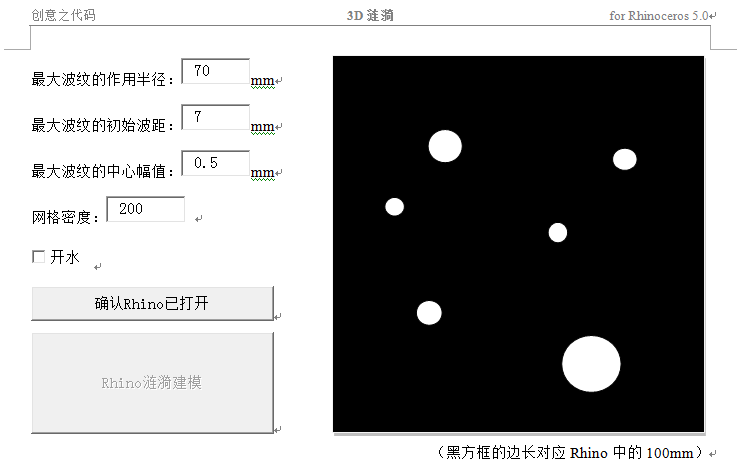

双击即可在Word里打开。文档最上方即用户界面,如下图:

按钮“Rhino涟漪建模”是灰色不可用的,需要先点击按钮“确认Rhino已打开”令其变为可用状态。

3. 设计涟漪

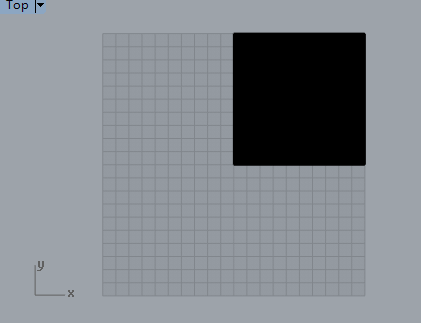

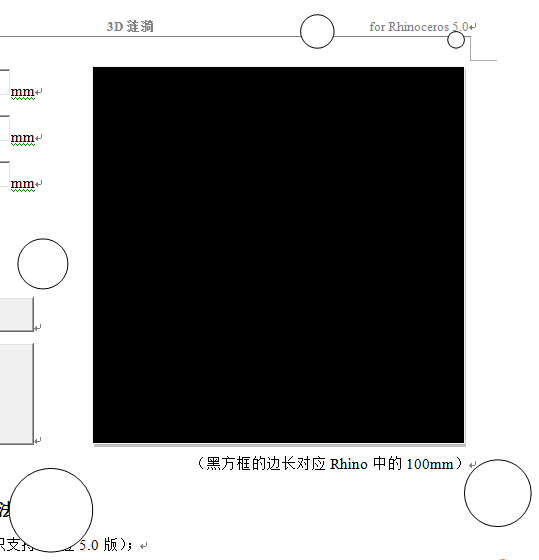

右侧的大黑方框就是涟漪设计界面,它对应的是Rhino的XY平面的第一象限,如下图所示:

把这个黑方框想像为一个盛满水的方形水箱,往里扔石头就可以产生涟漪了。

黑方框里的白点就是石头了。白点的大小表示石头的大小,越大的石头激起的涟漪波浪越高、波长越大、传播范围越广。

4. 填写参数

左侧有四个参数和一个选项供用户操作。

1)最大波纹的作用半径:指最大的石头激起涟漪的作用半径,默认值为70mm,距离波纹中心超过70mm涟漪即消失不见;小石头的作用半径等比缩减;

2)最大波纹的初始波距:指最大的石头激起涟漪相邻两圈波纹的距离,该距离向外逐渐缩小;小石头的波距等比缩减;

3)最大波纹的中心幅值:指最大的那块石头激起涟漪的中心高度,该幅值向外逐渐缩小;小石头的幅值等比缩减;

4)网格密度:指生成的Rhino曲面网格的密度,默认每条边200个控制点;

5)“开水”复选框:可以让你享受往滚水里扔石头的乐趣。案例:

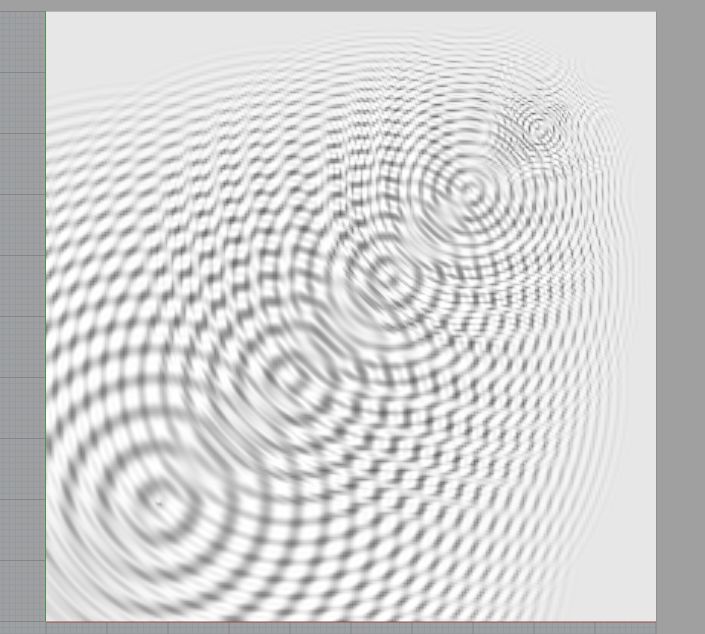

▼涟漪一串串(打水漂效果)

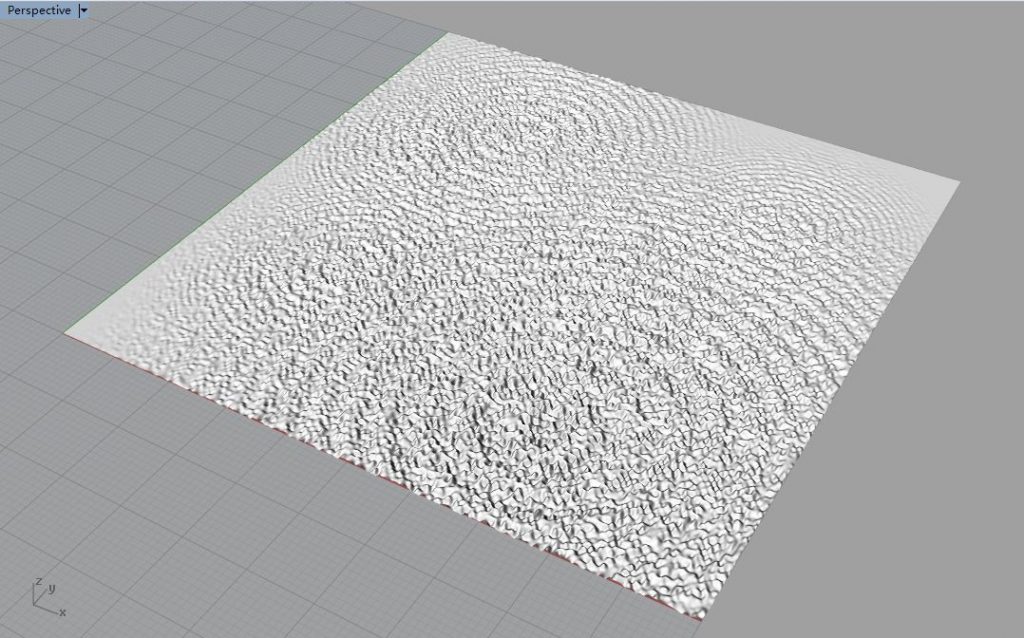

▼“开水”复选框被勾选

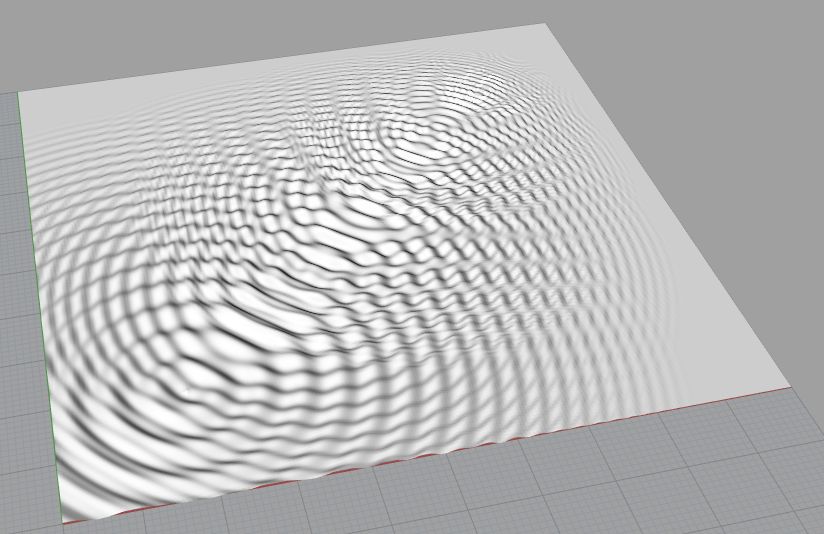

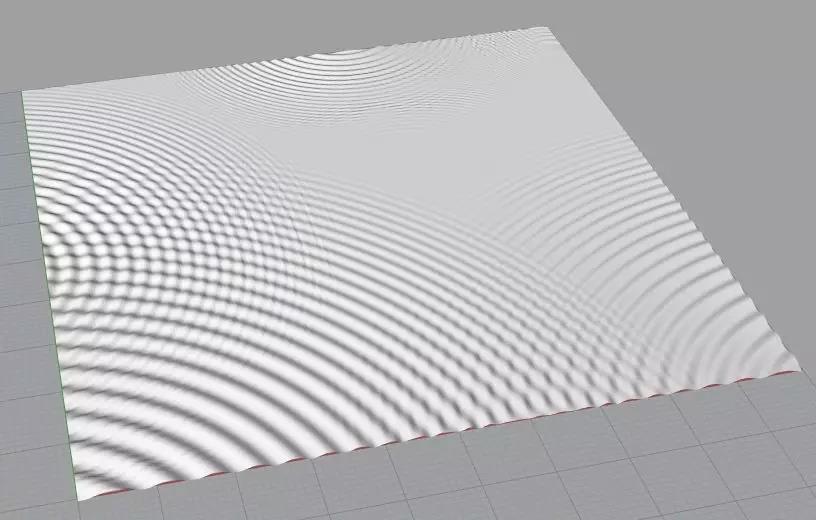

▼石头都在外面

说明:

其实Rhino不用事先打开也行,按钮“确认Rhino已打开”的作用只是激活最大的主按钮,除此之外啥也不做,并不会当真去检测Rhino是否已打开。即使Rhino没有打开,主按钮也会被激活。

如果Rhino没有事先打开,主按钮会先打开它再干活,只是速度比较慢。所以建议用户自己打开Rhino。如果Rhino已打开,主按钮会找到它,然后把建模命令发送过去执行。

默认的网格密度是200,有40000个控制点,计算量略大,所以一时半会Rhino没反应是正常的,耐心等。如果设置了许多石头,这个计算过程还会增加。



下载地址:

链接:https://pan.baidu.com/s/1hI9TUhxca0mrJalploQHlQ 提取码:6tc0 复制这段内容后打开百度网盘手机App,操作更方便哦
